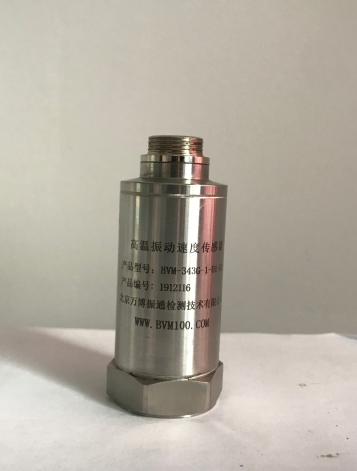

BVM-343G高溫振動速度傳感器

一、 適用范圍:

本系列傳感器可用于工業領域和土木工程，適應于含有Ⅱ級, 相應溫度組別的爆炸性混合物場所，特別適合于對旋轉機械軸承座,機殼的振動測量。

二、 主要技術指標:

失真（D）：         ≤0.2% 測試條件f=12Hz  速度1.8cm/s.p-p

靈敏度：             20mV/mm/s、28mV/mm/s、30mV/mm/s、50mV/mm/s可選。

線圈最大位移P-P：        1.5mm

阻尼比：           0.6±0.05

頻響：               10Hz~1KHz

工作溫度：            -30℃~70℃   高溫型-30℃~120℃

重量:            180g

三、 安裝與接線:

1. 安裝說明

本產品外形如下圖：

安裝底座由M10×1螺栓與被測點機殼聯接，在被測點打一個M10×1的安裝孔深8mm左右，用M10×1的螺栓將變送器與安裝孔旋緊即可。非M10×1螺栓只要提供開孔尺寸亦可。

2. 接線說明

現場只需將引出的兩芯屏蔽電纜按要求接線即可：

端子1（棕色線）：接儀表IN

端子2（藍色線）：接儀表COM

屏蔽層或黃色線：接儀表屏蔽
